REM Vakuum Transfer Shuttle für Luftempfindliche Proben


REM Vakuum Transfer Shuttle für Luftempfindliche Proben
REM Vakuum Transfer Shuttle für Luftempfindliche Proben

Öffnet sich automatisch im REM, nachdem ein Vakuum erzeugt wird.


Einleitung

Das VTS-01 REM Vacuum Transfer Shuttle System wurde speziell für den Schutz von REM-Proben entwickelt, wenn diese aus einer Inertgas-Umgebung in einer Glove-Box in die REM-Vakuumkammer zur Analyse und Abbildung transportiert werden. Geeignet für REM, FIB-REM und Oberflächenanalysegeräte. Es ist eine einfach zu bedienende, kompakte, vollständige und budgetfreundliche Lösung für den Transport von luftempfindlichen Proben zum REM/EDS-System. Die Abdichtung und Freigabe des SEM-Vakuum-Transfer-Shuttles erfolgt rein mechanisch (Druck); keine elektrische Verkabelung der Durchführung erforderlich.

Die Probe muss auf einem der mitgelieferten Probenteller präpariert werden. Das REM-Vakuum-Transfer-Shuttle muss mit dem Probenteller in der Inertgas-Umgebung (Glove-Box) beladen werden, wobei der Deckel zur Seite geschoben ist. Die Probenteller werden mit einer M3-Schraube befestigt. Dann wird der Deckel geschlossen und das Transfer-Shuttle mit der mitgelieferten Vakuum-Handpumpe unter Vakuum gesetzt. Das Vakuum sorgt für die Abdichtung des Deckels auf der Kammer des Transfer-Shuttles, in der sich noch Inertgas befindet. Dies ermöglicht einen sicheren Transport in die Vakuumkammer des REMs. Wenn die Probenkammer des REM abgepumpt wird und das Vakuumniveau außerhalb des Transfer-Shuttles besser ist als innerhalb des Transfer-Shuttles, wird der Deckel gelöst, hebt sich und bewegt sich zur Seite. Die Probe ist nun für die Analyse und Abbildung bereit. Das Transfer-Shuttle ist möglicherweise weniger geeignet für sehr poröse Proben.

Die Abmessungen der Probenkammer betragen Ø23 x 7 mm. Mit dem REM-Vakuum-Transfer-Shuttle werden 4 Probenteller mitgeliefert. Einer für 1 mm dicke Proben, einer für 2 mm dicke Proben, einer mit 45°-Winkel und einer für die Montage von Querschnitten in einem 90°-Winkel. Die Proben müssen mit doppelseitigem leitfähigem Klebeband oder leitfähiger Paste auf dem entsprechenden Probenteller befestigt werden. Die Probenteller werden mit einer M3-Schraube in der Probenkammer des Transfer-Shuttles befestigt.


Merkmale des REM Transfer Shuttles:

  • Komplettsystem mit Handvakuumpumpe inklusive
  • Kompaktes, einfach zu bedienendes und kostengünstiges System
  • Mechanisches System; keine Verkabelung oder Durchführung erforderlich
  • Inklusive Probenteller für 45° und 90°
  • Kompatibel mit Tischadapter für M4 oder 3,2 mm Stift



included stubs


included vacuum hand pump


Scanning electron micrographs of a lithium foil sample stored in ambient air for one hour at 4,000x and 1,000x magnification respectively
Scanning electron micrographs of a lithium foil sample stored in the Transfer Shuttle for one hour at 4,000x and 1,000x magnification respectively

REM Vakuum-Transfer-Shuttle Spezifikationen:

Parameter

Spezifikation

Produkt 15-003290 REM kompitalität

3.2mm standard Stift

Produkt 15-003390 REM kompitalität

M4 Gewindebohrung

Probenkammer Abmessungen

Ø23 x 7mm

Maximale Probenhöhe

2mm

Probenteller

Für 1 & 2 mm D, 45° and 90°

Transfer Shuttle Abmessungen dicht

46 x 33 mm

Transfer shuttle Abmessungen geöffnet

46 x 46 mm

Material

Vakuumkompatibles. Aluminium

Dichtung

NBR O-ring

Deckel Freigabe

Vakuum Auuserhalb besser

Deckel Bewegung

Feder



Bestellinformation zum REM Vakuum Transfer-Shuttle mit 3,2 mm Standard Stift

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.

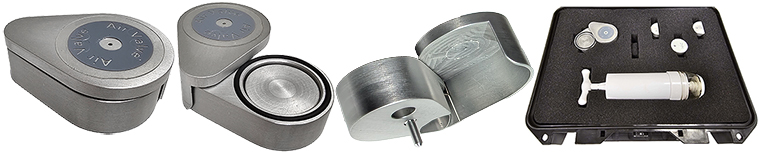

VTS-01P REM Vakuum Transfer-Shuttle Kit, 3,2mm Standard Stift
VTS-01P REM Vakuum Transfer-Shuttle Kit, 3,2mm Standard Stift
Artikel # Einheit Preis Bestellung / Anfrage
15-003290 Stück €1699,00
Qty:



Bestellinformation zum REM Vakuum Transfer-Shuttle mit M4 Gewindeloch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.

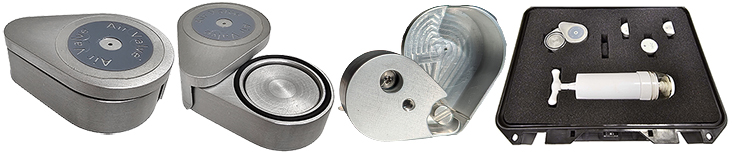

VTS-01H REM Vakuum Transfer-Shuttle Kit, M4
VTS-01H REM Vakuum Transfer-Shuttle Kit, M4
Artikel # Einheit Preis Bestellung / Anfrage
15-003390 Stück €1699,00
Qty:
