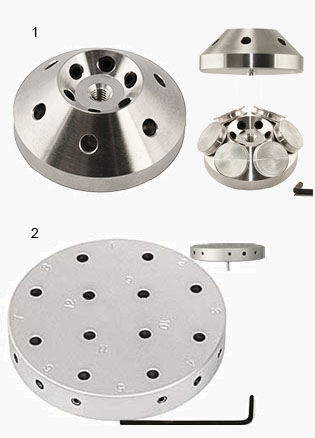

EM-Tec Multi-Stiftprobentellerhalter



Einleitung

Die EM-Tec Multi-Stiftprobentellerhalter bieten eine effektive und preisgünstige Möglichkeit, mehrere Siftprobenteller im REM aufzunehmen. Der Gebrauch von Multi-Probenhaltern spart Zeit, erlaubt die Untersuchung oder den Vergleich mehrerer Proben in einem Durchgang. Sie sind ausgelegt für Ø 12,7 mm (1/2") Stiftprobenteller. Auf größeren Haltern können aber auch Ø 25,4 mm (1") Stiftprobenteller eingesetzt werden. Alle Halter für 6 oder mehr Probenteller haben zur einfachen Orientierung im REM nummerierte Aufnahmebohrungen. Bei Haltern bis 12 Aufnahmebohrungen werden die Stubs durch Madenschrauben aus Edelstahl gesichert. Ein passender Inbusschlüssel ist im Lieferumfang enthalten. Bei Haltern mit 29 und 49 Aufnahmen werden die Stiftprobenteller durch Edelstahlfedern gesichert. Zur einfacheren Navigation haben Halter für 6 oder 8 Stubs ein eingraviertes Orientierungskreuz. Alle Halter sind aus vakuumfestem Aluminium hergestellt. Die Halter wurden einer speziellen Behandlung unterzogen, was ihnen ein seidenmattes Finish verleiht. Die Multi-Probenhalter sind erhältlich mit:

Zusätzlich sind zwei 45° angeschrägte Multi-Stiftprobentellerhalter erhältlich:

  • 3x 45° Stiftprobentellerhalter
  • 6x 45° Stiftprobentellerhalter

Beide sind mit Stiftaufnahme oder M4 Gewindeaufnahme erhältlich.

Eine Version für 7x Ø 25,4 mm Stiftprobenteller ist ebenfalls erhältlich: EM-Tec P7

Daten, Maße und Kompatibilität der EM-Tec Multi-Stiftprobentellerhalter:

Artikelnr.

Name

Stiftprobenteller

Maße ohne Pin

Pin gesichert durch

REM Kompatibilität

12-000214

EM-Tec P4

4

Ø31.5x10.5mm

Madenschraube

3,2 mm Std.Stift

12-000314

EM-Tec P4

4

Ø31.5x10.5mm

Madenschraube

M4 Gewinde

12-000517

EM-Tec P4

4

Ø31.5x10.5mm

Madenschraube

JEOL 32mm SEM stub

12-000216

EM-Tec P6

7

Ø43x14.5mm

Madenschraube

3,2 mm Std.Stift

12-000316

EM-Tec P6

7

Ø43x14.5mm

Madenschraube

M4 Gewinde

12-000218

EM-Tec P8

8

Ø50x10.5mm

Madenschraube

3,2 mm Std.Stift

12-000318

EM-Tec P8

8

Ø50x10.5mm

Madenschraube

M4 Gewinde

12-000219

EM-Tec P12

12

Ø62x10.5mm

Madenschraube

3,2 mm Std.Stift

12-000319

EM-Tec P12

12

Ø62x10.5mm

Madenschraube

M4 Gewinde

12-000229

EM-Tec P29

29

Ø90x7mm

Interne Feder

3,2 mm Std.Stift

12-000329

EM-Tec P29

29

Ø90x5mm

Interne Feder

M4 Gewinde

12-000249*

EM-Tec P49

49

Ø117x7mm

Interne Feder

3,2 mm Std.Stift

12-000349*

EM-Tec P49

49

Ø117x5mm

Interne Feder

M4 Gewinde

12-000243

EM-Tec P3/45

3 x 45°

Ø25x14mm

Madenschraube

3,2 mm Std.Stift

12-000343

EM-Tec P3/45

3 x 45°

Ø25x14mm

Madenschraube

M4 Gewinde

12-000246

EM-Tec P6/45

6 x 45°

Ø35x14mm

Madenschraube

3,2 mm Std.Stift

12-000346

EM-Tec P6/45

6 x 45°

Ø35x14mm

Madenschraube

M4 Gewinde

12-000237

EM-Tec P7

7x25.4

Ø78x15mm

Madenschraube

3,2 mm Std.Stift

12-000337

EM-Tec P7

7x25.4

Ø78x15mm

Madenschraube

M4 Gewinde

*)  Die 12-000249 und 12-000349 EM-Tec P49 Multi-Stiftprobentellerhaltern für bis zu 49 Stiftprobenteller können auch als Plattform für Multi-Probenhalter mit Std. Pin dienen.



Bestellinformationen zu EM-Tec Multi-Stiftprobentellerhaltern für REM mit Stiftaufnahme (Pin Stub); TFS, FEI, Philips, Zeiss, LEO Tescan, AmRay, Pemtron, Coxem, Aspex, RJLee, Cambridge Instruments, Leica, und CamScan

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, Std.Pin EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, Std.Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000214 Stück €26,50
Qty:



EM-Tec P6 Multi-Probenhalter für 7 REM Stiftprobenteller, Ø 43 x 14,5 mm, Std. Pin EM-Tec P6 Multi-Probenhalter für 7 REM Stiftprobenteller, Ø 43 x 14,5 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000216 Stück €59,50
Qty:



EM-Tec P8 Multi-Probenhalter für 8 Stiftprobenteller, Ø 50 x 10,5 mm, Std. Pin EM-Tec P8 Multi-Probenhalter für 8 Stiftprobenteller, Ø 50 x 10,5 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000218 Stück €76,60
Qty:



EM-Tec P12 Multi-Probenhalter für 12 Stiftprobenteller, Ø 62 x 10,5 mm, Std. Pin EM-Tec P12 Multi-Probenhalter für 12 Stiftprobenteller, Ø 62 x 10,5 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000219 Stück €98,50
Qty:



EM-Tec P29 Multi-Probenhalter für 29 REM Stiftprobenteller, Ø 90 x 7 mm, Std. Pin EM-Tec P29 Multi-Probenhalter für 29 REM Stiftprobenteller, Ø 90 x 7 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000229 Stück €186,50
Qty:



EM-Tec P49 Multi-Probenhalter für 49 REM Stiftprobenteller, Ø 117 x 7 mm, Std. Pin EM-Tec P49 Multi-Probenhalter für 49 REM Stiftprobenteller, Ø 117 x 7 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000249 Stück €249,50
Qty:



EM-Tec P3/45 Multi-Probenhalter 45° für 3 REM Stiftprobenteller, Ø 25 x 14 mm, Std. Pin EM-Tec P3/45 Multi-Probenhalter 45° für 3 REM Stiftprobenteller, Ø 25 x 14 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000243 Stück €69,50
Qty:



EM-Tec P6/45 Multi-Probenhalter 45° für 6 REM Stiftprobenteller, Ø 35 x 14 mm, Std. Pin EM-Tec P6/45 Multi-Probenhalter 45° für 6 REM Stiftprobenteller, Ø 35 x 14 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000246 Stück €95,00
Qty:



EM-Tec P7 Multi-Probenhalter für 7x Ø 25,4 mm REM Stiftprobenteller, Ø 78 x 15 mm, Std. Pin EM-Tec P7 Multi-Probenhalter für 7x Ø 25,4 mm REM Stiftprobenteller, Ø 78 x 15 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000237 Stück €98,50
Qty:



Bestellinformationen zu EM-Tec Multi-Stiftprobentellerhaltern für Hitachi REM mit M4 Gewindeaufnahme und EM-Tec Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, M4 EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000314 Stück €24,50
Qty:



EM-Tec P6 Multi-Probenhalter für 7 REM Stiftprobenteller, Ø 43 x 14,5 mm, M4 EM-Tec P6 Multi-Probenhalter für 7 REM Stiftprobenteller, Ø 43 x 14,5 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000316 Stück €57,50
Qty:



EM-Tec P8 Multi-Probenhalter für 8 REM Stiftprobenteller, Ø 50 x 10,5 mm, M4 EM-Tec P8 Multi-Probenhalter für 8 REM Stiftprobenteller, Ø 50 x 10,5 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000318 Stück €74,60
Qty:



EM-Tec P12 Multi-Probenhalter für 12 REM Stift Probenteller, Ø 62 x 10,5 mm, M4 EM-Tec P12 Multi-Probenhalter für 12 REM Stift Probenteller, Ø 62 x 10,5 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000319 Stück €96,50
Qty:



EM-Tec P29 Multi-Probenhalter für 29 REM Stiftprobenteller, Ø 90 x 7 mm, M4 EM-Tec P29 Multi-Probenhalter für 29 REM Stiftprobenteller, Ø 90 x 7 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000329 Stück €184,50
Qty:



EM-Tec P49 Multi-Probenhalter für 49 REM Stiftprobenteller, Ø 117 x 7 mm, M4 EM-Tec P49 Multi-Probenhalter für 49 REM Stiftprobenteller, Ø 117 x 7 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000349 Stück €247,50
Qty:



EM-Tec P3/45 Multi-Probenhalter 45° für 3 REM Stiftprobenteller, Ø 25 x 14 mm, M4 EM-Tec P3/45 Multi-Probenhalter 45° für 3 REM Stiftprobenteller, Ø 25 x 14 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000343 Stück €67,00
Qty:



EM-Tec P6/45 Multi-Probenhalter 45° für 6 REM Stiftprobenteller, Ø 35 x 14 mm, M4 EM-Tec P6/45 Multi-Probenhalter 45° für 6 REM Stiftprobenteller, Ø 35 x 14 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000346 Stück €92,50
Qty:



EM-Tec P7 Multi-Probenhalter für 7x Ø 25,4 mm Stiftprobenteller, Ø 78 x 15 mm, M4 EM-Tec P7 Multi-Probenhalter für 7x Ø 25,4 mm Stiftprobenteller, Ø 78 x 15 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000337 Stück €94,50
Qty:



Ordering Information for EM-Tec multiple pin stub holders for JEOL SEMs

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, JEOL 32 mm EM-Tec P4 Multi-Probenhalter für 4 REM Stiftprobenteller, Ø 31,5 x 10,5 mm, JEOL 32 mm
Artikel # Einheit Preis Bestellung / Anfrage
12-000517 Stück €24,50
Qty:
