EM-Tec Filterhalter für REM- / EDX-Analyse


                                           #12-000287
EM-Tec Filterhalter für REM- / EDX-Analyse

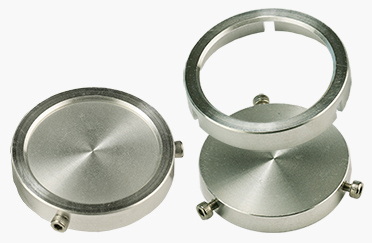

Die EM-Tec Filterhalter bestehen aus zwei Teilen;
einem flachen Filterträger zum Auflegen des Filters
und einem Fixierring, um die Filterscheibe flach
auf dem Träger zu halten.



Einleitung

Die EM-Tec Filterhalter wurden entwickelt, um flache Filterscheiben einer REM- / EDX-Analyse unterziehen zu können. Die EM-Tec Filterhalter bestehen aus zwei Teilen; einem flachen Filterträger zum Auflegen des Filters und einem Fixierring, um die Filterscheibe flach auf dem Träger zu halten. Der Fixierring wird mit drei seitlichen Schrauben gesichert. Filterträger und Fixierring werden aus vakuumfestem Aluminium hergestellt, die Klemmschrauben sind aus Edelstahl. Die EM-Tec Filterhalter sind erhältlich mit einem Durchmesser von 13, 25, 35, 47, 76 und 90 mm. Spezialmaße auf Anfrage. Die Fixierringe sind nach innen 45° abgewinkelt, um Störungen bei der EDX-Analyse zu verhindern. Die EM-Tec Filterhalter ermöglichen die REM- / EDX-Analyse von Partikeln, Fasern und Rückständen auf den Filtern. Sie sind erhältlich mit:

  • Standard Stift, passend für REM mit Standard Pin; Thermo Fisher, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM
  • M4 Gewindebohrung, kompatibel mit Hitachi REM, FE-REM und Tabletop REM, sowie mit EM-Tec REM Adaptern
  • Ø14 mm JEOL Stub kompatibel mit JEOL REM-Probentischapter mit 14 mm Loch

Dazu erhältlich ist der EM-Tec XL 100 Multiprobenhalter mit Stiftaufnahme oder M4, der bis zu vier Filterträger F13 / F25, F35 und F47 aufnehmen kann.


Daten und Maße zu den EM-Tec Filterhaltern:

Artikelnr.

Art

Filtergröße

Maße ohne Pin

Offene Filterfläche

Sicherungsmethode

Aufnahme im REM

12-000283

F13

Ø13 mm

Ø17,0 x 9,5mm

Ø11 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000383

F13

Ø13 mm

Ø17,0 x 9,5mm

Ø11 mm

Fixierring/Schrauben

M4 Gewinde

12-000683

F13

Ø13 mm

Ø17,0 x 9,5mm

Ø11 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

12-000285

F25

Ø25 mm

Ø29,5 x 9,5mm

Ø20 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000385

F25

Ø25 mm

Ø29,5 x 9,5mm

Ø20 mm

Fixierring/Schrauben

M4 Gewinde

12-000685

F25

Ø25 mm

Ø29,5 x 9,5mm

Ø20 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

12-000291

F35

Ø35 mm

Ø39,0 x 9,5mm

Ø30 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000391

F35

Ø35 mm

Ø39,0 x 9,5mm

Ø30 mm

Fixierring/Schrauben

M4 Gewinde

12-000691

F35

Ø35 mm

Ø39,0 x 9,5mm

Ø30 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

12-000287

F47

Ø47 mm

Ø51,0 x 9,5mm

Ø42 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000387

F47

Ø47 mm

Ø51,0 x 9,5mm

Ø42 mm

Fixierring/Schrauben

M4 Gewinde

12-000687

F47

Ø47 mm

Ø51,0 x 9,5mm

Ø42 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

12-000292

F76

Ø76 mm

Ø82,5 x 9.5mm

Ø71 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000392

F76

Ø76 mm

Ø92,5 x 9.5mm

Ø71 mm

Fixierring/Schrauben

M4 Gewinde

12-000692

F76

Ø76 mm

Ø82,5 x 9.5mm

Ø71 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

12-000290

F90

Ø90 mm

Ø97,0 x 9,5mm

Ø85 mm

Fixierring/Schrauben

3,2 mm Std.Stift

12-000390

F90

Ø90 mm

Ø97,0 x 9,5mm

Ø85 mm

Fixierring/Schrauben

M4 Gewinde

12-000690

F90

Ø90 mm

Ø97,0 x 9,5mm

Ø85 mm

Fixierring/Schrauben

Ø14 mm JEOL Stub

Auf Anfrage können wir auch Filterhalter in anderen Größen bis zu Ø 110 mm herstellen.



Bestellinformationen zu EM-Tec Filterhaltern und EM-Tec XL 100 Multiprobenhalter für REM mit 3,2 mm Standard Stiftaufnahme (Pin); Thermo Fisher, FEI, Philips, Zeiss, LEO, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM.

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Standard Pin EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000283 EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Standard Pin
Qty:

Stück €42,50



EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Standard Pin EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000285 EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Aluminium, Standard Pin
Qty:

Stück €48,50
12-000285C EM-Tec F25C REM Halter für Ø 25 mm Filterscheiben, Kupfer, Standard Pin
Qty:

Stück €78,00
12-000285M EM-Tec F25M REM Halter für Ø 25 mm Filterscheiben, Messing, Standard Pin
Qty:

Stück €78,00



EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Standard Pin EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000291 EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Standard Pin
Qty:

Stück €94,50



EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Standard Pin EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000287 EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Standard Pin
Qty:

Stück €53,50



EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, pin EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000292 EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, pin
Qty:

Stück €135,00



EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, pin EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000290 EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, pin
Qty:

Stück €185,00



EM-Tec XL100 Multiprobenhalter für große Stiftprobenteller oder Halter mit Standard Pin, Std. Pin EM-Tec XL100 Multiprobenhalter für große Stiftprobenteller oder Halter mit Standard Pin, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000281 EM-Tec XL100 Multiprobenhalter für große Stiftprobenteller oder Halter mit Standard Pin, Std. Pin
Qty:

Stück €335,00



Bestellinformationen zu EM-Tec Filterhaltern und EM-Tec XL 100 Multiprobenhalter für Hitachi REM und EM-Tec REM Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, M4 EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000383 EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, M4
Qty:

Stück €41,50



EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, M4 EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000385 EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Aluminium, M4
Qty:

Stück €47,50
12-000385C EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Kupfer, M4
Qty:

Stück €228,50
12-000385M EM-Tec F25M REM Halter für Ø 25 mm Filterscheiben, Messing, M4
Qty:

Stück €78,00



EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, M4 EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000391 EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, M4
Qty:

Stück €93,50



EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, M4 EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000387 EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, M4
Qty:

Stück €52,50



EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, M4 EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000392 EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, M4
Qty:

Stück €130,00



EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, M4 EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000390 EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, M4
Qty:

Stück €180,00



EM-Tec XL100 Multiprobenhalter für große Proben oder Halter mit M4 bzw. Standard Pins, M4 EM-Tec XL100 Multiprobenhalter für große Proben oder Halter mit M4 bzw. Standard Pins, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000381 EM-Tec XL100 Multiprobenhalter für große Proben oder Halter mit M4 bzw. Standard Pins, M4
Qty:

Stück €345,00



Bestellinformationen zu EM-Tec Filterhaltern und EM-Tec XL 100 Multiprobenhalter für JEOL REM Probentisch-Adapter mit Ø14mm Loch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Ø14mm JEOL Stub EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000683 EM-Tec F13 REM Halter für Ø 13 mm Filterscheiben, Ø14mm JEOL Stub
Qty:

Stück €42,50



EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Ø14mm JEOL stub EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Ø14mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000685 EM-Tec F25 REM Halter für Ø 25 mm Filterscheiben, Ø14mm JEOL Stub
Qty:

Stück €48,50



EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Ø14mm JEOL Stub EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000691 EM-Tec F35 REM Halter für Ø 35 mm Filterscheiben, Ø14mm JEOL Stub
Qty:

Stück €94,50



EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Ø14mm JEOL Stub EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000687 EM-Tec F47 REM Halter für Ø 47 mm Filterscheiben, Ø14mm JEOL stub
Qty:

Stück €53,50



EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, Ø 14 mm JEOL stub EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, Ø 14 mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000692 EM-Tec F76 REM Halter für Ø 76 mm Filterscheiben, Ø 14 mm JEOL stub
Qty:

Stück €137,00



EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, Ø14mm JEOL stub EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, Ø14mm JEOL stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000690 EM-Tec F90 REM Halter für Ø 90 mm Filterscheiben, Ø14mm JEOL stub
Qty:

Stück €187,00
