EM-Tec EM-Wolfram-Kathoden
Hochqualitative, hochstabile Wolfram-Kathoden für EM


Einleitung

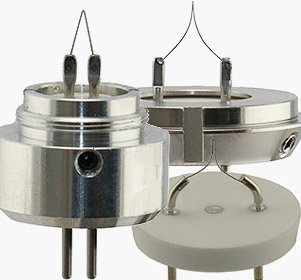

    EM-Tec  EM-Wolfram-Kathoden

Wolfram-Kathoden werden in Rasterelektronenmikroskopen und Transmissionselektronenmikroskopen aller führenden Marken eingesetzt. Diese hochqualitativen, hochstabilen Wolfram-Kathoden, auch EM-Filaments oder Emitter genannt, sind so gefertigt, dass sie die Spezifikationen der Originalhersteller übertreffen. Für die Kathoden kommen hochqualitative Keramikscheiben zum Einsatz, exakte Stiftkontakte und hochwertiger Wolframdraht. Für die korrekte Form der Wolfram-Kathoden werden Spezialwerkzeuge eingesetzt. Alle EM-Tec Wolfram-Emitter sind präzise angeglichen und im Hochvakuum warmgeglüht, um Spannungen im Material des Filaments zu reduzieren. Dadurch wird optimale Stabilität, maximale Strahlung und längere Lebenszeit erzielt – und damit niedrigere BetriEM-Tec kosten.


Einzigartige Merkmale der EM-Tec Wolfram EM-Filaments sind:
  • Minimaler Spitzenradius für kohärenten Strahl
  • Starres Anbauteil des Filament-Drahtes mit den Stiften für erhöhte Stabilität
  • Voll spannungsreduziert für erhöhte Kathodenstandzeit
  • Polierte Enden der Kontaktstifte
  • Präzise Maße
  • Senkung langzeitiger BetriEM-Tec kosten

Allgemeine Tipps zur Verwendung und Handhabung von Wolfram-REM/TEM-Kathoden:
  • Wolfram-Kathoden sind empfindlich - gehen Sie vorsichtig damit um und achten Sie darauf, dass beim Auswechseln einer Kathode die Spitze nicht vom Wehnelt-Zylinder berührt wird.
  • Stellen Sie die Kathode so ein, dass die Spitze mittig in der Öffnung des Wehnelt-Zylinders sitzt.
  • Achten Sie darauf, dass die Wolfram-Kathode nicht übermäßig gesättigt wird. Die Lebensdauer ist länger, wenn die Glühfäden knapp unter der vollen Sättigung betrieben werden. Kontrolieren nach ein paar Tagen; um die Sättigung zu erreichen, wird der Heizstrom über die Lebensdauer reduziert.
  • Erhöhen Sie den Heizstrom nach Möglichkeit in kleinen, langsamen Schritten. Dasselbe gilt für das Herunterfahren.
  • Wenn möglich, warten Sie mit dem Belüften des REMs, bis die Kathode abgekühlt ist, und belüften Sie vorzugsweise mit trockenem Stickstoff.

Bitte nutzen Sie die folgende Übersichtstabelle zur Ermittlung des korrekten Wolfram-Kathodentyps für Ihr REM, TEM oder Microprobe. Die EM-Tec Wolfram-Kathoden sind erhältlich für TFS, FEI, Hitachi, ISI, JEOL, Philips, Tescan, Zeiss, LEO, Cambridge Instruments, Leica and AmRay Elektronenmikroskope.


Übersichtstabelle Wolfram-Kathoden
EM-Typ oder Kathodenfassung              Artikelnr. Keramikscheibe (mm)   Stiftdurchm. (mm)    Stiftabstand (mm)

AEI

14-AE1201

12.0 1.0 6.45
AmRay /AMR (außer 1200 Serie)

14-AM1202

26.0

1.0

5.0

Cambridge Instruments (außer S4-10)

14-AE1201

12.0 1.0 6.45
CamScan mit AEI Umbau

14-AE1201

12.0 1.0 6.45
CamScan mit Tescan Säule

14-TN1209

19.8 1.0 5.0
FEI

14-FP1203

26.0 1.0 5.0
Hitachi S-Typ

14-HI1204

9.8 1.2 2.7
Hitachi mit Cartridge TM Serie Tabletop
3400N, 3700N, SU1500, SU3500

14-HT1205

9.8 1.2 2.7
ISI /ABT / Topcon 2-Pin

14-I21206

23.4 1.2 12.0
JEOL K-Typ mit Metallring

14-JL1208

28.0 1.2 8.0
Leica

14-AE1201

12.0 1.0 6.45
LEO 400 und 1400 Serie REM

14-AE1201

12.0 1.0 6.45
LEO1450 (außer AEI Umbau)

14-ZS1210

19.8 1.0 5.0
LEO TEM

14-ZS1210

19.8 1.0 5.0
Pemtron

14-PT1211

23.4 1.2 12.0
Philips V-Loop (PSEM500/EM200 und später)

14-FP1203

26.0 1.0 5.0
Tescan

14-TN1209

19.8 1.0 5.0
Zeiss DSM und TEM

14-ZS1210

19.8 1.0 5.0
Zeiss EVO

14-AE1201

12.0 1.0 6.45

Elektronen-Quellen-Vergleichs-Tabelle

Die Electron-Source-Performance-Tabelle gibt zusätzliche Informationen bezüglich Leistung und Anforderungen verschiedener Elektronen-Emitter. Wolfram-Kathoden sind weiterhin in den meisten REM und in allen TEM verbaut. Bessere Ergebnisse können mit LaB6-Kathoden erzielt werden.
Die besten Ergebnisse werden mit Schottky oder kalten Feldemissionsquellen erreicht werden.

Emitter Art

Thermisch

Thermisch

Schottky TFE

Kalte FE

Bilder der Kathodenspitzen

Thermionic Wolframe Cathode

Thermionic LaB6 Cathode

chottky TFE ZrO/W (100) Cathode

Cold Fe W (310) cathode

Kathodenmaterial

W

LaB6

ZrO/W (100)

W (310)

Kathodentemperatur (K)

2700

1800

1800

300

Kathodenradius (nm)

60,000

10,000

<1000

<100

Effektive Quellenradius (µm)

25

10

0.015

0.0025

Emissionsstromdichte (A/cm2)

3

30

5300

17,000

Emissionsstrom (µA)

200

80

200

5

Richtstrahlwert (A/cm2.sr.kV)

1x104

1x105

1x107

2x107

Maximum Strahlstrom (nA)

1000

1000

10

0.2

Energiebreite @ Kathode (ev)

0.59

0.4

0.31

0.26

Energiebreite @ Quelleaustritt (eV)

1.5 – 2.5

1.3 – 2.5

0.35 – 0.7

0.3 – 0.7

Kurzzeitstabilität des Strahlstroms (%)

1

1

1

5 – 10

Stabilität des Emissionsstroms (%/h)

0.1

0.2

<0.5

5

Vakuum (hPa/mbar)

<10-5

<10-6

<10-8

<10-10

Lebensdauer der Kathode (h)

100

>1000

>5000

>2000

Regenerieren der Kathode  (h)

Nicht

Nicht

Nicht

6-12

Externe Empfindlichkeit

Minimal

Niedrig

Niedrig

  Hoch

Stabilität

Standard

Hoch

Sehr hoch

Niedrig

Röntgen Mikro-Analyse

EDS / WDS

EDS / WDS

EDS / WDS

EDS



Bestellinformationen zu Wolfram-Kathoden

AEI Wolfram-Kathoden
AEI Wolfram-Kathoden

AEI basierte Kathoden sind kompatibel mit EVO, LEO, Leica, und Cambridge Instrument REM.

Durchmesser Keramikscheibe: 12,0 mm - Durchmesser Stiftkontakte: 1,0 mm - Abstand Kontaktstifte 6,45 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-AE1201 AEI Wolfram-Kathoden
Qty:

Box/10 €198,00


AmRay Wolfram-Kathoden
AmRay Wolfram-Kathoden AmRay Kathoden für alle AmRay, AMR und Leitz/AMR REM, außer AMR 1200 Serie

Durchmesser Keramikscheibe: 26,0 mm - Durchmesser Stiftkontakte: 1,0 mm - Abstand Kontaktstifte 5,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-AM1202 AmRay Wolfram-Kathoden
Qty:

Box/10 €510,00


FEI-Philips Wolfram-Kathoden
FEI-Philips Wolfram-Kathoden

FEI / Philips Kathoden für FEI REM/TEM, Philips PSEM 500 (und später) und Philips EM200 TEM (und später)

Durchmesser Keramikscheibe: 26,0 mm - Durchmesser Stiftkontakte: 1,0 mm - Abstand Kontaktstifte 5,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-FP1203 FEI-Philips Wolfram-Kathoden
Qty:

Box/10 €465,00


Hitachi S-Typ Wolfram-Kathoden
Hitachi S-Typ Wolfram-Kathoden

Hitachi S-Typ Kathoden für S-, SU-, H- und X-Serie REM und TEM

Durchmesser Keramikscheibe: 9,8 mm - Durchmesser Stiftkontakte: 1,2 mm - Abstand Kontaktstifte 2,7 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-HI1204 Hitachi S-Typ Wolfram-Kathoden
Qty:

Box/10 €635,00


Hitachi S-Typ vorzentrierte Wolfram-Kathode (mit Metall-Cartridge). Zur Zeit nicht verfügbar.
Hitachi S-Typ vorzentrierte Wolfram-Kathode (mit Metall-Cartridge). Zur Zeit nicht verfügbar.

Hitachi S-Type Wolfram-Kathoden, vorzentriert mit Metall-Cartridge für S-3400N, S-3700N, SU-1500, SU1510, SU-3500, FlexSEM und TM-Serie Tabletop REM: TM4040plus, TM4040, TM3030plus, TM3030, TM3000 und TM1000

Ceramic Disc Diameter: 9.8mm - Pin Diameter: 1.2mm - Pin Pitch: 2.7mm Durchmesser Keramikscheibe: 9,8 mm - Durchmesser Stiftkontakte: 1,2 mm - Abstand Kontaktstifte 2,7 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-HT1205 Hitachi S-Typ vorzentrierte Wolfram-Kathode mit Metall-Cartridge. Zur Zeit nicht verfügbar.
Qty:

Box/10 €1025,00
14-HT1205-1 Hitachi S-Typ vorzentrierte Wolfram-Kathode mit Metall-Cartridge. Zur Zeit nicht verfügbar.
Qty:

Stück €112,50


ISI 2 Pin Wolfram-Kathoden
ISI 2 Pin Wolfram-Kathoden

SI 2 Pin Kathoden für ISI / ABT / Topcon REM und ABT TEM

Durchmesser Keramikscheibe: 23,4 mm - Durchmesser Stiftkontakte: 1,2 mm - Abstand Kontaktstifte 12,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-I21206 ISI 2 Pin Wolfram-Kathoden
Qty:

Box/10 €725,00


JEOL K-Typ Wolfram-Kathoden mit Metallring
JEOL K-Typ Wolfram-Kathoden mit Metallring

JEOL K-Typ Kathoden mit Zentrierring aus Edelstahl für REM und TEM
Artikel # Einheit Preis* Bestellung / Anfrage
14-JL1208 JEOL K-Typ Wolfram-Kathoden mit Metallring
Qty:

Box/6 €445,00


Tescan Wolfram-Kathoden
Tescan Wolfram-Kathoden

Tescan Kathoden für Tescan REM, Camscan und EOScan (auch VEGA XLH) REM mit Tescan Elektronensäule

Durchmesser Keramikscheibe: 19,8 mm - Durchmesser Stiftkontakte: 1,0 mm - Abstand Kontaktstifte 5,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-TN1209 Tescan Wolfram-Kathoden
Qty:

Box/10 €725,00
14-TN1209-3 Tescan Wolfram-Kathoden
Qty:

Box/3 €325,00


ZEISS Wolfram-Kathoden für Zeiss DSM REM/Zeiss TEM und LEO 400/1400 Serie REM/LEO TEM
ZEISS Wolfram-Kathoden für Zeiss DSM REM/Zeiss TEM und LEO 400/1400 Serie REM/LEO TEM

Durchmesser Keramikscheibe: 19,8 mm - Durchmesser Stiftkontakte: 1,0 mm - Abstand Kontaktstifte 5,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-ZS1210 ZEISS Wolfram-Kathoden für Zeiss DSM REM/Zeiss TEM und LEO 400/1400 Serie REM/LEO TEM
Qty:

Box/10 €455,00
14-ZS1210-3 Zeiss Wolfram-Kathoden
Qty:

Box/3 €185,00


Pemtron Kathode für Pemtron REM
Pemtron Kathode für Pemtron REM

Durchmesser Keramikscheibe: 23,4 mm - Durchmesser Stiftkontakte: 1,2 mm - Abstand Kontaktstifte 12,0 mm
Artikel # Einheit Preis* Bestellung / Anfrage
14-PT1211 Pemtron Kathode für Pemtron REM
Qty:

Box/10 €695,00
